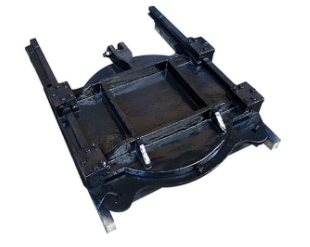

鑄鐵鑲銅圓閘門的結構、安裝及選型介紹

鑄鐵鑲銅圓閘門是積極吸收新結構和技術改進而成的給水、排水、污水處理的理想設備。圓閘的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。下面由甌泉鑄鐵鑲銅圓閘門廠家為大家?guī)龛T鐵鑲銅圓閘門的結構、安裝及選型介紹。

一、SYZ鑄鐵鑲銅圓閘門簡介：

廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程。公稱壓力在0.1MPa以下的，用于管道口、窖井交匯處、泥沙池、排污通道、原站井口、清水池等處。 、停止、疏通水流或調整水位。也可與手動、電動、液壓葫蘆組合使用，實現就地操作或遠程集中控制，也可與微機聯動控制。

二、鑄鐵鑲銅圓閘門的結構介紹

鑄鐵鑲銅閘門按外形結構分為鑄鐵鑲銅圓閘門和鑄鐵鑲銅方閘門。密封機構等部件。具有結構簡單、密封性能好、耐磨性強、操作簡單、安裝方便、使用壽命長、規格齊全、適用范圍廣等特點?？筛鶕?jù)客戶需要選擇手動葫蘆或手電兩用葫蘆。

三、鑄鐵鑲銅圓閘門的安裝事項：

1、按預埋圖要求預留閘門和啟閉機安裝位置；

2、預埋預埋件采用吊鉛錘直線法，保證其表面及垂直度在1.5~3‰范圍內；

3、用螺栓將門框和導軌固定在預埋件上；

4、當螺桿長徑比（提升桿長度/螺桿外徑）4H/d>200時，應安裝軸導向架，軸導向架與閘板吊耳的距離應大于最大開門。

四、鑄鐵鑲銅圓閘門選型說明：

1、選用閘門時應注明H值（閘門中心至提升機底平臺的高度）；

2、提升機啟閉應按表中的功率和自動化程度確定。詳情請參考吊機樣本。

3、平臺的設計載荷應考慮正負雙向承載（閉合力指開啟力）。

4、井筒導向架按井深設置，設計時不應與接箍干涉；

5、運行時整個螺桿、聯軸器和滑枕上下運動對于明桿閘門，其工作是螺桿不動，閘門上下運動，稱為暗桿閘門。

6、選擇定向承壓閘門時應注意。正壓承壓閘門用于承受任意方向水壓時，水頭應<2.5m；

7、宜安裝暗桿閘 在景區內或馬路中間的地窖內，這種閘有自己的開啟裝置，不需要提升機；

8、訂貨時請注明H，并注明分門位置（與配套葫蘆）具體名稱、型號、規格；

9、我廠可生產其他材質（不銹鋼、碳鋼、鋁合金、塑料）或特殊形狀的閘門；

10. 我們的供應不包含任何嵌入式零件，因此門布局參考上一頁；

11、我廠提供的樣品如有修改，恕不另行通知。
