套筒閥的構成、工作原理及優缺點介紹

套筒閥作為一種在流體控制領域中應用廣泛的閥門類型，以其獨特的設計和優異的性能特點在工業生產中發揮著重要作用。本文將詳細介紹套筒閥的構造、工作原理、優點、缺點及應用領域，以期為相關行業的技術人員提供有價值的參考。

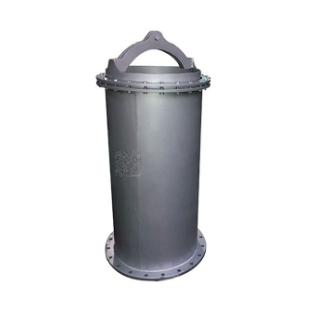

一、套筒閥的構造與組件

套筒閥主要由閥體、套筒、閥桿、密封件等關鍵部件組成。閥體作為閥門的主體結構，通常采用碳鋼或不銹鋼制作，以適應不同介質的需求。套筒是閥門的核心部件，通過內外伸縮式結構，不僅使整體結構緊湊，還提高了閥門的靈活性和調節性能。閥桿則通過套筒內鑲嵌件控制密封，確保開度調節穩定可靠。此外，雙重密封設計，即閥桿與套筒之間以及套筒與閥體之間均設置密封件，保證了高壓、高溫、腐蝕工況下的良好密封性能。

二、套筒閥的工作原理

套筒閥的工作原理主要是通過閥芯的上下移動來控制介質的流動，并實現開啟、關閉和調節流量的功能。當套筒閥處于開啟狀態時，閥芯被推到最上方位置，與閥座分離，介質可以無阻礙地通過閥門。當需要關閉套筒閥時，閥芯被向下推動，與閥座緊密接觸，形成密封，介質無法通過閥門。在調節流量時，閥芯處于中間位置，只有一部分介質可以通過，從而實現流量的調節。這種調節機制通過控制閥桿在套筒內部的運動來實現，關閉時閥桿下壓使鑲嵌件與底部密封墊緊密貼合，開啟時閥桿上提，鑲嵌件與密封墊間隙增大，介質得以流通，通過調節閥桿行程控制開度，實現流量的精確調節。

三、套筒閥優點

1. 緊湊設計：套筒閥采用內外伸縮式套筒結構，使整體結構緊湊，占用空間小，便于安裝布置。

2. 優越的密封性：雙重密封設計有效防止泄漏，閥桿不穿過閥體避免磨損或變形影響密封性能。

3. 流通能力強：流道設計合理，介質通過時流速低、壓力損失小，提高系統流通能力。

4. 穩定的調節性：閥桿通過套筒內鑲嵌件控制密封，確保開度調節穩定可靠。

5. 維修簡便：維修時只需取出閥桿，更換或修理套筒，無需拆卸整個閥門。

6. 互換性和通用性：套筒閥的設計允許通過更換不同的套筒來獲得不同的流量系數和流量特性，提高了閥門的互換性和通用性。

7. 耐高壓高溫：套筒閥能夠承受較大的壓差，并且在高溫環境下，由于套筒和閥芯采用相同的材料制成，溫度引起的膨脹影響相對較小。

8. 降噪功能：在采用打小孔（噴射型）節流窗口時，套筒閥能夠有效減小噪音和共振。

四、套筒閥的缺點

1. 泄漏量相對較大：套筒閥的雙密封機構設計雖然能有效防止高壓差工況下的介質泄漏，但泄漏量相對較大，在要求嚴格密封的場合可能會成為限制因素。

2. 易堵塞：由于套筒閥的閥塞采用自導向設計，并且流路相對復雜，介質中的雜質容易在閥門內部積聚，從而引發堵塞問題，特別是在處理不干凈介質時，更需要注意定期維護和清潔。

3. 體積和重量較大：套筒閥的體積和重量相對較大，這在安裝、運輸和維護過程中可能帶來一定的不便。

五、套筒閥的應用領域

套筒閥以其結構簡單、密封性能優越、流通能力強、調節性能穩定等諸多優點，在工業流體控制系統中占據了重要位置，廣泛應用于以下領域：

1. 石油化工：在煉油裝置、加氫裂化裝置等高壓、高溫、腐蝕工況下，套筒閥的優越性能得到了充分發揮。

2. 電力：在電力行業中，套筒閥用于控制鍋爐給水、蒸汽管道等系統中的介質流量，確保系統穩定運行。

3. 冶金：冶金工業中，套筒閥用于控制高溫、高粉塵環境下的流體傳輸，如高爐煤氣、熱風爐煙氣等。

4. 制藥和食品：在制藥和食品行業中，套筒閥用于確保介質的純凈度和無泄漏，滿足嚴格的衛生標準。

5. 礦山開采和建筑材料：套筒閥在礦山開采和建筑材料行業中用于控制礦石、水泥等粉狀和顆粒狀介質的流量。

六、套筒閥的安裝與維護

1. 安裝前檢查：在安裝套筒閥之前，應確保閥門完好無損、零部件齊全且符合設計要求。同時，管路配對法蘭務必與閥門里的法蘭契合，確保法蘭規定按國家行業標準配6公斤或10公斤壓力。

2. 啟閉機與閥門保持垂直：安裝使用時，啟閉機與閥門應保持垂直，偏差應小于3%，以確保閥門的正常開啟和關閉。

3. 定期維護：定期對套筒閥進行檢查和維護，包括檢查密封面、清洗內部、更換易。
