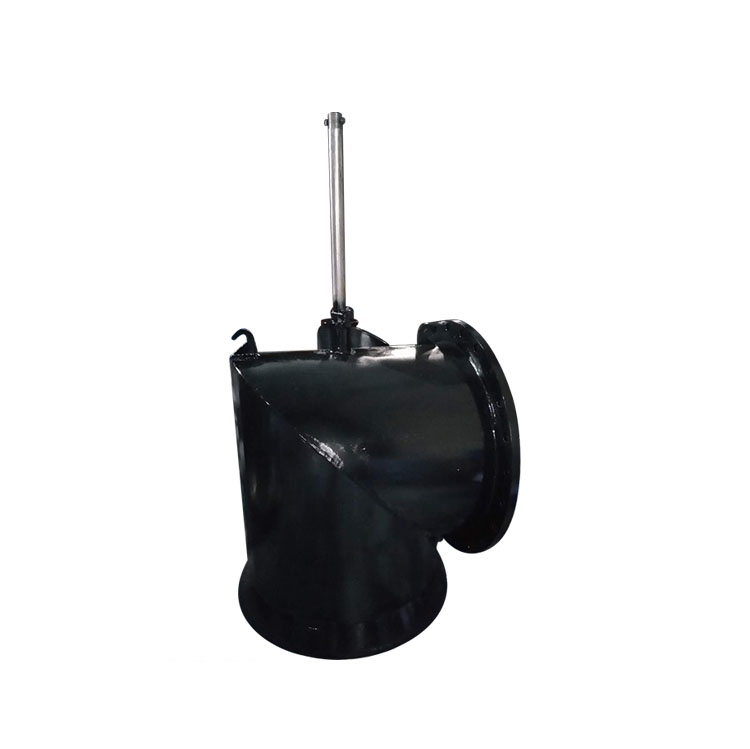

不銹鋼電動配水閘閥

產品簡介

配水閘閥作用是直角式閘閥，可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于80℃。

配水閘閥結構說明：

1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。

2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。

3、閘閥由閥體和閥瓣構成。

（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。

（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。

4、短管用于埋入配水井井壁，為焊接件。

5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為 5米 、 4.5米 、 4米 、 3.5米 四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制。

產品詳情

配水閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。配水閘門閘閥關閉時 , 密封面可以只依靠介質壓力來密封 ,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 ,即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。

閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?br/>

開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。

因此 ,閥門的全開位置，按閘板的位置（即行程>來確定。有的閘閥 , 閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升 , 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
