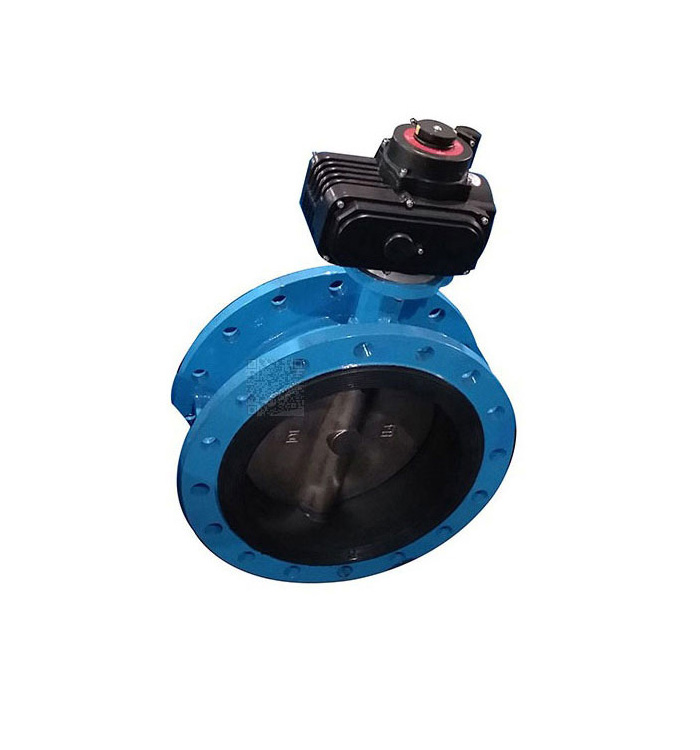

軟密封蝶閥

產品簡介

蝶閥軟密封是指：密封副的兩側一側是金屬材料,另一側是有彈性的非金屬材料。這種密封的密封性能較好,但不耐高溫,易磨損,機械性較差.如：鋼+橡膠；鋼+四氟聚乙烯等。

軟密封座采用具有一定強度、硬度和 耐溫性能的非金屬材料制作密封，性能好可以作到零泄漏，但壽命和對溫度的 適應性比較差。

產品詳情

軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。新型高壽命不銹鋼蝶閥的特點以及蝶閥在使用過程中存在問題，本類閥門在管道中一般應當水平安裝。

軟密封蝶閥結構形式分類

按結構形式分類：(1)中心密封蝶閥(2)單偏心密封煤閥(3)雙偏心密封蝶閥(4)三偏心密封跺閥。

軟密封蝶閥按密封面材質分類

(1)軟密封蝶閥。

1)密封副由非金屬軟質材料對非金屬軟質材料構成。

2)密封副由金屬硬質材料對非金屬軟質材料構成。

(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

軟密封蝶閥按密封形式分類

(1)強制密封蝶閥

1)彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生

2)外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生

(2)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生

(3)自動密封蝶閥。密封比壓由介質壓力自動產生。

軟密封蝶閥按工作壓力分類

(1)真空蝶閥。工作壓力低于標堆大氣歷的蝶閥。

(2)低壓蝶閥。公稱壓力PN＜1．6MPa的蝶閥。

(3)中壓蝶閥。公稱壓力PN為2．5--6．4MPa的蝶閥。

(4)高壓碟閥。公稱壓力PN為10。0--80．0MPa的蝶閥。

(5)超高壓蝶閥。公稱壓力PN＞100MPa的蝶閥。

軟密封蝶閥按工作溫度分類

(1)高溫蝶閥。t＞450 C的蝶閥

(2)中溫碟閥。120 C＜t＜450 C的蝶閥

(3)常溫蝶閥。一40C＜t<；120 C的蝶閥

(4)低溫蝶閥。一100＜t＜一40 C的蝶閥

(E)超低溫蝶閥。t＜一100 C的蝶閥

軟密封蝶閥按連接方式分類：(1)對夾式蝶閥 (2)法蘭蝶閥 (3)支耳式蝶閥 (4)焊接式蝶閥
