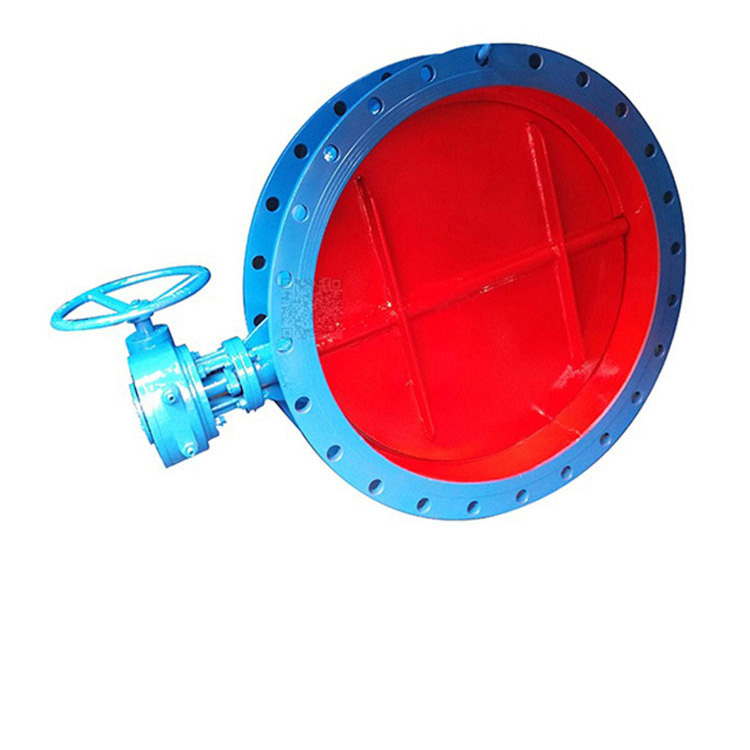

通風蝶閥

產品型號：D341W

產品口徑：DN100～DN3000

產品壓力：2.5MPa

產品材質：鑄鋼、不銹鋼

連接型式：法蘭，對夾

產品密封：本體密封

驅動方式：手動，渦輪，電動，氣動，電液動。

查看更多【通風蝶閥系列】產品

產品簡介

通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

產品詳情

通風蝶閥應用范圍

通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。

通風蝶閥結構特點

1、通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。

2、蝶閥操力矩小，操作方便，省力靈巧。

3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響

通風蝶閥標準規范

設計制造標準：GB/T 12238-1989；JB/T8692-1998

結構長度標準：GB/T 12221-2005

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

連接法蘭標準：GB/T 9115.1

壓力溫度等級：GB/T 12224-2005

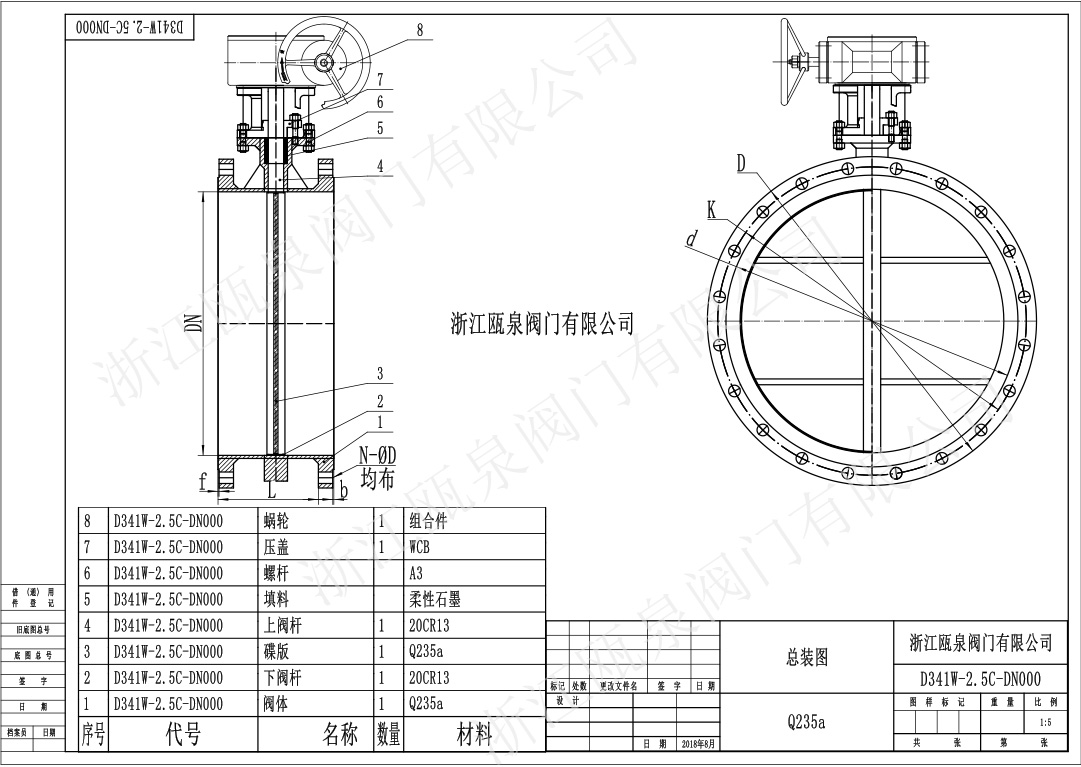

通風蝶閥圖紙

通風蝶閥

通風蝶閥主要技術參數

公稱通徑	DN(mm)	50～3000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力 Ps(MPa)	強度試驗	0.075	0.375	0.9
試驗壓力 Ps(MPa)	密封試驗	≤1.5％泄漏量
適用介質	煤氣、含塵氣體、煙道氣等

通風蝶閥零件材料

零件名稱	材料
閥體	鑄鋼、不銹鋼、猛板，等
蝶板	鑄鋼、不銹鋼、猛板，等
密封圈	閥體本體
閥桿	碳鋼、 2Crl3、不銹鋼、等
填料	柔性石墨

D341W-2.5C系列連接尺寸

公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)		連接尺寸 (標準值)
公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)		0.05MPa、0.25MPa				O．6MPa
mm	inch	L	H	H1	D	K	d	Z-d	D	K	d	Z-d
100	4	120	105	219	210	170	145	4-18	210	170	145	4-18
125	5	120	120	234	240	200	175	8-18	240	200	175	8-18
150	6	120	132	247	265	225	199	8-18	265	225	199	8-18
200	8	140	160	403	320	280	254	8-18	320	280	254	8-18
250	10	140	187	433	375	335	309	12-18	375	335	309	12-18
300	12	140	220	465	440	395	363	12-22	440	395	363	12-22
400	16	170	270	543	540	495	463	16-22	540	495	463	16-22
500	20	190	322	644	645	600	568	20-22	645	600	568	20-22
600	24	190	377	701	755	705	667	20-26	755	705	667	20-26
700	28	210	430	753	860	810	772	24-26	860	810	772	24-26
800	32	210	487	807	975	920	878	24-30	975	920	878	24-30
900	36	210	537	973	1075	1020	978	24-30	1075	1020	978	24-30
1000	40	250	587	1023	1175	1120	1078	28-30	1175	1120	1078	28-30
1200	48	250	687	1153	1375	1320	1280	32-30	1405	1340	1295	32-33
1400	56	250	760	1810	1575	1520	1480	36-30	1630	1560	1510	36-36
1600	64	300	895	1815	1790	1730	1690	40-30	1830	1760	1710	40-36
1800	72	300	995	1920	1990	1930	1890	44-30	2045	1970	1918	44-39
2000	80	300	1095	2025	2190	2130	2090	48-30	2265	2180	2125	48-42
非標法蘭尺寸/長度，本公司可以根據您來電，來圖。來樣訂做。
