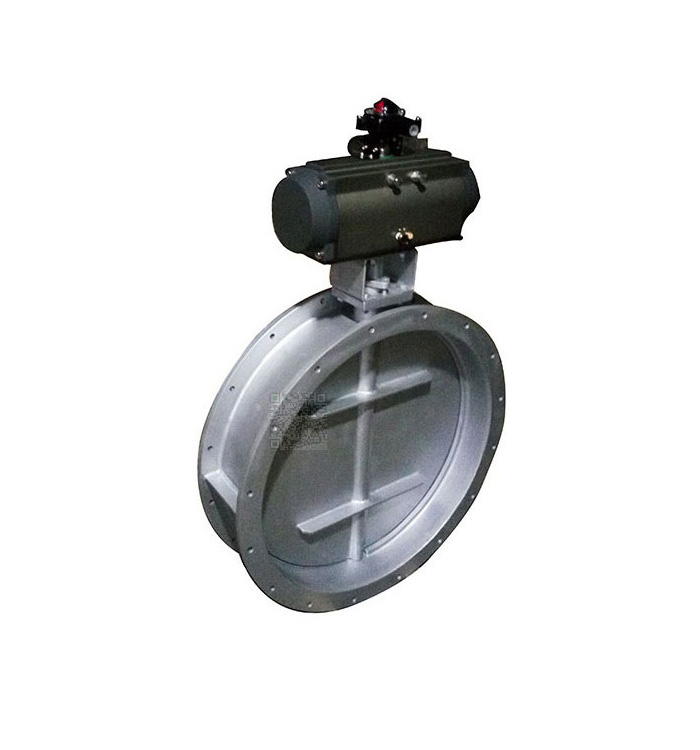

氣動不銹鋼通風蝶閥

產品簡介

氣動不銹鋼通風蝶閥是一種非密閉型蝶閥，它分為開關型和調節型。氣源0.5-0.7Mpa通過氣動驅動裝置帶動閥軸、經轉動銷使蝶板隨閥軸一起作90℃范圍內旋轉，可以實現全開和全閉的動作。很容易快速開啟和關閉。配HQG型或AW型角行程氣動雙作用和單作用執行機構和蝶閥組成，它與氣動單元組合儀表配合使用。表有結構簡單、口徑大、重量輕、操作方便等優點。

產品詳情

氣動不銹鋼通風蝶閥工作原理：

不銹鋼通風蝶閥是一種非密閉型蝶閥，它分為開關型和調節型。氣源0.5-0.7Mpa通過氣動驅動裝置帶動閥軸、經轉動銷使蝶板隨閥軸一起作90℃范圍內旋轉，可以實現全開和全閉的動作。很容易快速開啟和關閉。配HQG型或AW型角行程氣動雙作用和單作用執行機構和蝶閥組成，它與氣動單元組合儀表配合使用。

氣動不銹鋼通風蝶閥適用介質，煤氣、空氣、天然氣、蒸汽、含塵氣體、煙道氣，具有結構簡單，流通能力大，調節精度高等特點。可廣泛應用于環保、冶金、化纖、教學設備、輕工、制藥、造紙等工業自動控制，實現遠距離控制或就地控制；減輕了職工的勞動強度也節約了成本。

氣動不銹鋼通風蝶閥特點：

1、小巧輕便,容易拆裝及維修,并可在任意位置安裝。

2、結構簡單,緊湊,操作扭矩小,90°回轉開啟迅速。

3、流量特性趨直線,調節性能好。

4、蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。

5、蝶板外圓采用球面造型,提高了密封性能及延長了閥門的使用壽命,帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。

6、密封件可更換,且密封可靠達到雙向密封。

7、蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。

8、該閥可設計成法蘭連接和對夾連接。

9、驅動方式可選擇手動,電動或氣動。
